SUUNNITTELE LUOTTAVAISIN MIELIN
3D- ja BIM-tiedostot
RECKLI 3D-tiedostot – suunniteltu älykkäämpään suunnitteluun
RECKLI 3D -tiedostot tukevat arkkitehteja, suunnittelijoita ja julkisivusuunnittelijoita betonipintojen varhaisessa ja yksityiskohtaisessa suunnittelussa. Niiden avulla RECKLI formlinerien muotokieli voidaan integroida suoraan digitaalisiin suunnitteluprosesseihin sekä arvioida rakennetta, mittakaavaa ja suuntausta jo varhaisessa vaiheessa.

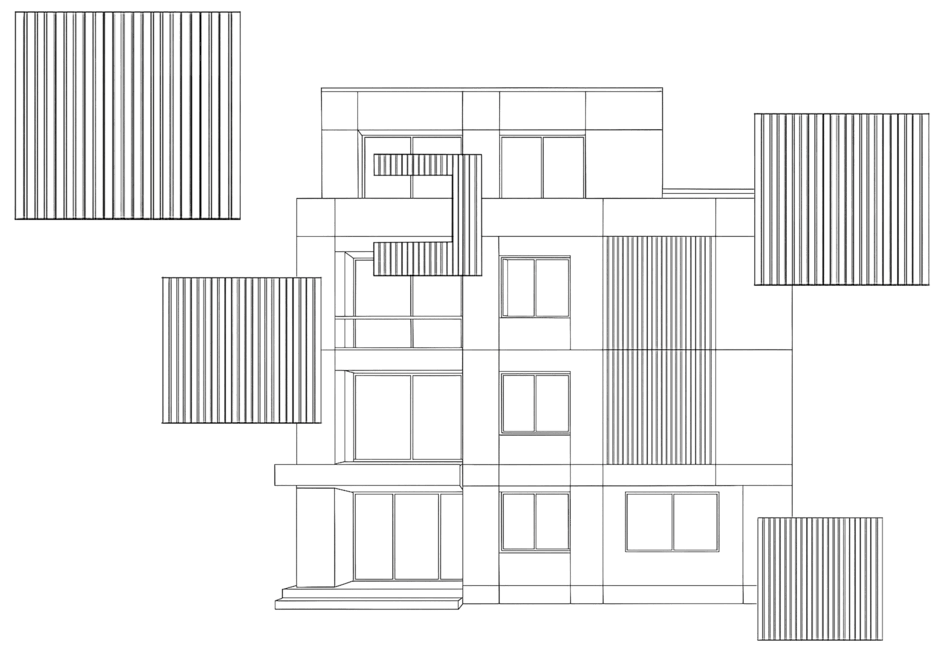

Geometriat esittävät julkisivun näkyvän betonipinnan – eli lopputuloksen muotinpurun jälkeen. Fyysinen RECKLI formliner toimii tämän pinnan negatiivina. Tämä lähestymistapa mahdollistaa realistisen visualisoinnin säilyttäen samalla tiedostot kevyinä ja arjen suunnittelutyöhön sopivina.
Suunniteltu suorituskykyyn ja suunnitteluun
Kaikki RECKLI 3D-tiedostot on optimoitu käytettäväksi yleisissä CAD- ja BIM-ympäristöissä. Yksinkertaistettu mesh-rakenne varmistaa sujuvan käsittelyn myös suurissa tai monimutkaisissa julkisivumalleissa, samalla kun rakenteen luonne ja syvyys välittyvät selkeästi.
Tiedostot toimitetaan arkkitehtisuunnittelun kannalta keskeisimmissä formaateissa, mikä mahdollistaa saumattoman integroinnin olemassa oleviin työnkulkuihin – varhaisista konseptitutkimuksista koordinoituihin julkisivuratkaisuihin ja yksityiskohtaiseen suunnitteluun.
Tukea suunnittelupäätöksiin varhaisessa vaiheessa
RECKLI 3D -tiedostojen käyttö auttaa:
- arvioimaan rakenteen mittakaavaa ja mittasuhteita rakennuksessa
- testaamaan kuvion eri suuntauksia ja kiertoja
- sovittamaan yhteen elementtikoot, saumat ja julkisivuruudukot
- viestimään suunnittelutavoitteet selkeästi tilaajille, suunnittelijoille ja urakoitsijoille
Visualisoimalla betonipinta suoraan mallissa päätökset voidaan tehdä aikaisemmin, käsitellä selkeämmin ja dokumentoida luotettavammin.
Huomioita oikeasta käytöstä
RECKLI 3D -tiedostoja käytettäessä huomioi:
- Tarkista mitat aina tuonnin jälkeen ja vertaa niitä virallisiin RECKLI-kuvio- ja tuotetietoihin.
- Tiedostot on merkitty ylä- ja alapuolelta suunnitellun asennussuunnan osoittamiseksi. Tarvittaessa formliner voidaan kuitenkin kääntää suunnitteluratkaisun mukaisesti.
- 3D-data on tarkoitettu ainoastaan suunnitteluun ja visualisointiin. Se ei sovellu formlinerien tai työkalujen valmistukseen eikä korvaa RECKLI-tuotetietoja, asennusohjeita tai teknistä neuvontaa.
Digitaalisesta mallista toteutukseen
RECKLI 3D -tiedostot toimivat suunnittelun apuvälineenä, joka täydentää henkilökohtaista neuvontaa ja teknistä tukea. Ne auttavat yhdistämään digitaaliset mallit todellisiin rakennusprosesseihin, mutta lopullinen toteutus perustuu aina viralliseen RECKLI-dokumentaatioon ja projektikohtaisesti sovittuihin ratkaisuihin.
Kuviovalinnan, julkisivusuunnittelun, elementtijaon tai erikoissovellusten osalta RECKLI-asiantuntijat ovat käytettävissä kaikissa projektin vaiheissa.
Löydät saatavilla olevat RECKLI 3D-tiedostot kyseisten tuotteiden ja kuvioiden latausosiosta.
UKK / Reckli 3D-tiedostot
RECKLI tarjoaa 3D-tiedostoja arkkitehtisuunnittelun kannalta keskeisimmissä formaateissa, jotka soveltuvat yleisiin CAD- ja BIM-ohjelmistoihin:
.ifc
.ifc (2x3)
.3dm
.dwg
.obj
.pdf
.sldprt
.stl
Tarkat tiedostomuodot riippuvat tuotteesta ja on lueteltu kyseisen tuotteen latausosiossa.
Jos tarvitset muita tiedostomuotoja, projektikohtaista neuvontaa tai tukea datan käyttöön CAD- tai BIM-ympäristössäsi, ota yhteyttä.
Kyllä. Tiedostot on merkitty ylä- ja alapuolelta osoittamaan suunniteltu viitesuunta. Arkkitehtonisen ratkaisun mukaan formliner – ja siten myös kuvio – voidaan luonnollisesti kääntää mallissa.
Ei.
RECKLI 3D-tiedostoja ei saa muokata, sovittaa tai käyttää uudelleen muihin tarkoituksiin. Ne toimitetaan yksinomaan RECKLI-tuotteisiin liittyvään suunnitteluun ja visualisointiin.
Kaikki muu käyttö, kopiointi tai tekninen hyödyntäminen – erityisesti valmistukseen tai johdettujen työkalujen tai geometrioiden luomiseen – ei ole sallittua.
Ei. Tiedot eivät sovellu formlinerien, muottien tai työkalujen valmistukseen. Kaikki kopiointi tai tekninen käyttö suunnittelun ja visualisoinnin ulkopuolella ei ole sallittua.
Jos sinulla on kysymyksiä tiedostojen käytöstä, kuvion valinnasta, julkisivusuunnittelusta tai projektikohtaisista ratkaisuista, ota meihin yhteyttä.
